اصل کار پشت کفش ترمز اروپایی چیست؟

مکانیک اساسی در پشت کفش ترمز اروپایی

کفش ترمز اروپایی جزء اصلی سیستم های ترمز درام هستند که به طور گسترده در محورهای عقب خودروهای سواری، خودروهای تجاری سبک و تریلرها در سراسر پلت فرم خودروهای اروپایی استفاده می شود. بر خلاف ترمزهای دیسکی، که به لنت های چسبانده شده روی روتور متکی هستند، ترمزهای درام از کفش های منحنی استفاده می کنند که به سمت بیرون بر روی سطح داخلی یک درام چرخان فشار می آورند تا اصطکاک ایجاد کنند و خودرو را کاهش دهند. درک نحوه عملکرد مکانیکی این کفش‌ها به توضیح اینکه چرا برای بسیاری از خودروهای اروپایی، به‌ویژه در کاربردهای چرخ‌های عقب که به نیروی ترمز سبک‌تری نیاز است، انتخابی مقرون‌به‌صرفه و بادوام باقی می‌مانند، کمک می‌کند.

اصل کار بر تبدیل انرژی جنبشی به گرما از طریق اصطکاک کنترل شده متمرکز است. هنگامی که پدال ترمز فشار داده می شود، فشار هیدرولیک یا نیروی مکانیکی یک سیلندر چرخ یا محرک را فعال می کند که کفش های ترمز را به سمت بیرون هل می دهد. آستر اصطکاکی متصل به هر کفش با دیواره داخلی درام تماس پیدا می کند و مقاومتی ایجاد می کند که چرخش چرخ را کند می کند.

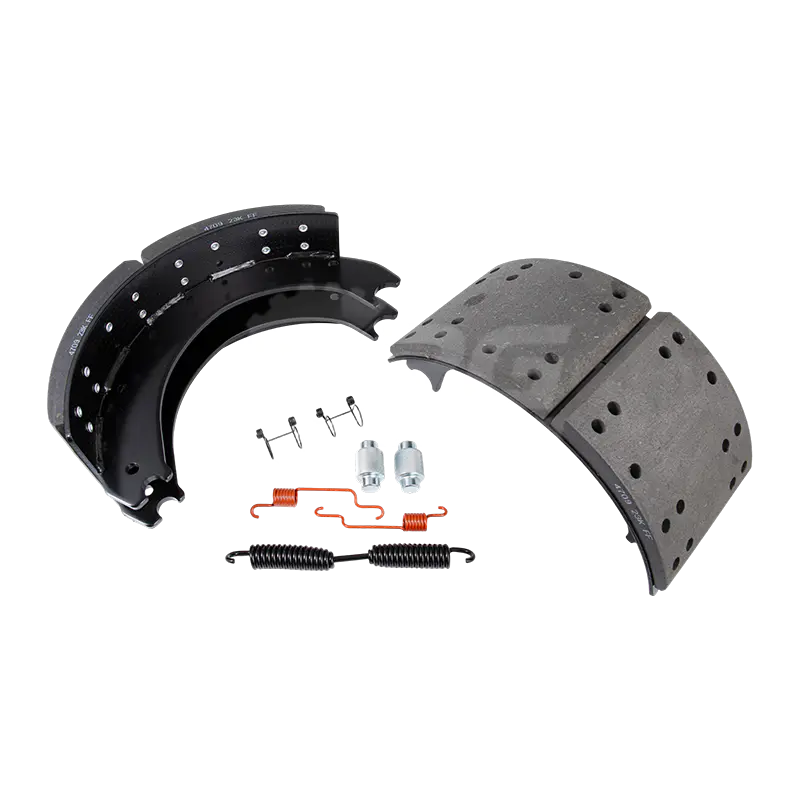

اجزای اصلی که مجموعه کفش ترمز را تشکیل می دهند

برای درک کامل اصل کار، به تجزیه تک تک قطعاتی که با هم در یک سیستم ترمز درام اروپایی کار می کنند کمک می کند.

قاب کفش و آستر اصطکاکی

قاب کفش معمولاً یک ساختار فولادی منحنی است که مواد آستر اصطکاکی را در جای خود نگه می دارد. کفش‌های ترمز اروپایی معمولاً از ترکیبات اصطکاکی نیمه فلزی یا سرامیکی استفاده می‌کنند که به فریم چسبانده شده یا پرچ شده‌اند، که به دلیل توانایی آن‌ها در حفظ ضرایب اصطکاک پایدار در محدوده دمایی وسیع انتخاب می‌شوند، که با توجه به آب و هوای متفاوت و شرایط رانندگی در جاده‌های اروپا مهم است.

سیلندر چرخ

سیلندر چرخ فشار هیدرولیک از سیلندر اصلی ترمز را به نیروی مکانیکی تبدیل می کند. هنگامی که فشار روغن ترمز افزایش می یابد، پیستون های داخل سیلندر چرخ کفش ها را از هم جدا می کنند و با درام تماس پیدا می کنند.

چشمه های بازگشت

فنرهای برگشتی وظیفه دارند کفش ها را پس از رها شدن پدال ترمز به حالت استراحت خود برگردانند. بدون فنرهای برگشتی که به درستی کار می کنند، کفش ها می توانند تا حدی درگیر باقی بمانند و باعث سایش بیش از حد، گرم شدن بیش از حد یا کاهش راندمان سوخت شوند.

مکانیسم تنظیم کننده

همانطور که آستر اصطکاکی در طول زمان فرسوده می شود، شکاف بین کفش و درام افزایش می یابد. مکانیسم خودتنظیمی این سایش را به صورت خودکار جبران می‌کند و احساس پدال و عملکرد ترمز ثابت را بدون نیاز به تنظیم دستی مکرر حفظ می‌کند.

تجزیه گام به گام چرخه ترمز

جدول زیر توالی رویدادهایی را که در طی یک ترمزگیری، از درگیر شدن پدال تا رها کردن، رخ می‌دهد، نشان می‌دهد.

چرا ترکیب مواد اصطکاکی مهم است؟

عملکرد یک کفشک ترمز اروپایی به شدت به ترکیب پوشش اصطکاکی آن بستگی دارد. سازندگان معمولاً آسترها را با استفاده از ترکیبی از الیاف، رزین و پرکننده‌ها که برای متعادل کردن قوام اصطکاک، مقاومت در برابر حرارت و کاهش نویز طراحی شده‌اند، فرموله می‌کنند. آستری با ضریب اصطکاک بیش از حد تهاجمی می تواند باعث ترمز گرفتن و سایش زودرس درام شود، در حالی که آستری که خیلی نرم است ممکن است در اثر ترمزگیری مداوم، مانند هنگام فرودهای طولانی در جاده های کوهستانی اروپا، منجر به محو شدن شود.

بسیاری از کفش‌های ترمز اروپایی برای مطابقت با استانداردهای ECE R90 طراحی شده‌اند که عملکرد اصطکاک، پایداری حرارتی و ویژگی‌های سایش را تنظیم می‌کنند تا از قدرت توقف ثابت در طیف وسیعی از شرایط عملیاتی اطمینان حاصل کنند.

سیستم های خود تنظیم و نقش آنها در عملکرد ثابت

یکی از مشخصه های سیستم های کفش ترمز مدرن اروپایی مکانیزم خود تنظیمی است. همانطور که آستر اصطکاکی به تدریج نازک تر می شود، فاصله ای که کفش باید برای تماس با درام طی کند افزایش می یابد. بدون جبران، این امر به مرور زمان باعث ایجاد حس اسفنجی یا تاخیری پدال ترمز می شود.

خود تنظیم کننده معمولاً از طریق یک اهرم جغجغه دار متصل به کابل ترمز دستی یا مکانیزم تنظیم کننده چرخ ستاره کار می کند. هر بار که ترمزها در حالی که خودرو به سمت عقب حرکت می کند یا از طریق حرکت کابلی در حین ترمز به جلو بسته به طراحی اعمال می شود، تنظیم کننده به طور تدریجی شکاف بین کفشک و درام را می بندد و تماس و واکنش پدال ثابت را حفظ می کند.

علائم رایج فرسودگی و زوال عملکرد

تشخیص علائم کفش های ترمز فرسوده امکان تعویض به موقع را قبل از به خطر افتادن عملکرد فراهم می کند.

• صدای ساییدگی یا خراشیدن در حین ترمزگیری، نشان می دهد که پوشش اصطکاکی تا فریم کفش فلزی ساییده شده است.
• کاهش راندمان ترمز، نیاز به فشار بیشتر پدال برای رسیدن به همان قدرت توقف.
• احساس کشش به یک طرف در هنگام ترمزگیری که اغلب به دلیل سایش ناهموار کفش یا گیرکردن پیستون سیلندر چرخ ایجاد می شود.
• لرزش یا ضربان از طریق پدال ترمز احساس می شود، که ممکن است نشان دهنده یک درام خارج از گرد یا تماس ناهموار آستر باشد.
• ترمز دستی که احساس شل شدن می‌کند یا قبل از درگیر شدن نیاز به سفر بیش از حد دارد، که اغلب به کفش‌های فرسوده یا خودتنظیمی نادرست مرتبط است.

چگونه طراحی درام بر عملکرد کفشک ترمز تأثیر می گذارد

تعامل بین کفشک ترمز و درام برای اثربخشی کلی ترمز مرکزی است. طرح‌های درام اروپایی اغلب دارای سطوح پره‌دار یا تهویه‌شده برای بهبود اتلاف گرما هستند و خطر محو شدن حرارتی را در طول چرخه‌های ترمز مکرر کاهش می‌دهند. قطر داخلی و پرداخت سطح درام باید در محدوده تحمل دقیق باقی بماند، زیرا یک درام خارج از گرد یا تراشه‌دار زیاد می‌تواند باعث تماس ناهموار با آستر کفش شود و منجر به ضربان، کاهش قدرت توقف و سایش تسریع شود.

ماشینکاری یا جایگزینی مناسب درام، هنگامی که با کفشک های ترمز جدید جفت می شود، اطمینان حاصل می کند که سطوح اصطکاک به درستی جفت می شوند و به مکانیزم خودتنظیمی و هندسه کفشی اجازه می دهد تا مطابق طراحی عمل کند.

روش های تعمیر و نگهداری که طول عمر کفشک ترمز را افزایش می دهد

تعمیر و نگهداری معمولی نقش مهمی در حفظ راندمان کاری مجموعه کفشک ترمز دارد.

• به طور دوره‌ای فضای داخلی درام را از نظر نمره‌گذاری، لعاب یا الگوهای سایش ناهموار که می‌تواند بر تماس کفش تأثیر بگذارد، بازرسی کنید.
• برای جلوگیری از چسباندن یا چسبیدن، نقاط تماس و مکانیسم تنظیم کننده کفش را با گریس ترمز با دمای بالا روغن کاری کنید.
• فنرهای برگشتی و سخت افزار نگهدارنده را برای علائم خستگی بررسی کنید، زیرا فنرهای ضعیف می توانند بر جمع شدن کفش تأثیر بگذارند.
• بررسی اینکه مکانیسم خودتنظیم کننده آزادانه حرکت می کند و در فواصل سرویس معمولی به درستی درگیر می شود.

انتخاب کفش های جایگزین با کیفیت برای اطمینان طولانی مدت

هنگامی که تعویض ضروری می شود، انتخاب کفشک های ترمز تولید شده برای مطابقت با مشخصات تجهیزات اصلی، اتصال مناسب، عملکرد اصطکاک ثابت و انطباق با استانداردهای ایمنی منطقه ای را تضمین می کند. عواملی مانند ضخامت پوشش، شعاع انحنا و تراز سوراخ نصب باید دقیقاً با طراحی اصلی خودرو مطابقت داشته باشد تا از سایش ناهموار یا کاهش قدرت توقف جلوگیری شود. انتخاب کفش‌های تست شده تحت شرایط اصطکاک و حرارتی استاندارد، این اطمینان را ایجاد می‌کند که جایگزینی در شرایط مختلف رانندگی، از ترافیک شهری تا سرعت‌های پایدار بزرگراه، عملکرد قابل‌اعتمادی خواهد داشت.
